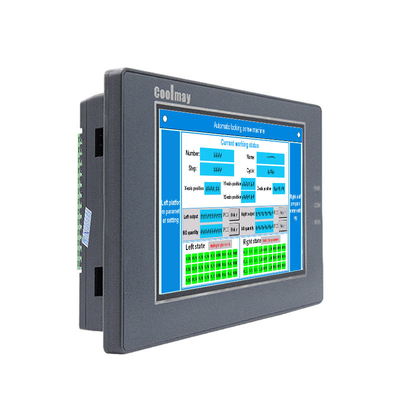

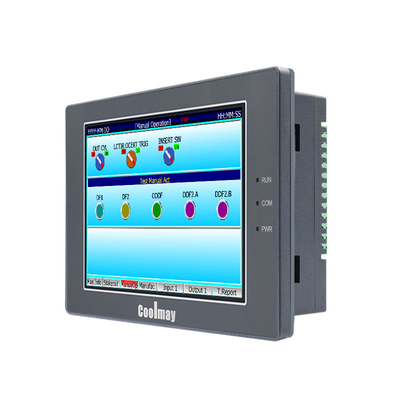

PLC HMI 275*194*36mm de Coolmay do controle da automatização 10,1” TFT com o painel integrado do PLC HMI

Controle 275*194*36mm da automatização do PLC 10,1 de” hmi TFT com o painel integrado do PLC HMI

A máquina completa de Coolmay HMI/PLC realizou inovativamente a integração alta do interruptor de HMI e de PLC, do analógico e da temperatura no hardware. Pode ser usada nas várias ocasiões que exigem o controle do PLC sem PLC externo e outros módulos da expansão. A solução de controle altamente integrada da automatização industrial usa terminais pluggable, que facilita extremamente a desmontagem, a instalação e a manutenção de clientes terminais. Pode ser substituída diretamente quando falha, conseguindo “as despesas de curso zero” e a manutenção no local livre.

DESCRIÇÃO DO PRODUTO de PLC TODA de HMI EM UM

Característica:

1. Estrutura

Economia da estrutura altamente integrada, compacta, da poupança de despesas e do espaço.

2. Software de programação

HMI: Adota o software de programação do tela táctil de CoolMayHMI.

PLC: Compatível com colaborador 8,86 dos trabalhos 2 GX de Mitsubishi.

3. Entrada

Entrada de Digitas: Entrada digital máxima de 30 canais.

Entrada análoga: Até 5 entradas do ANÚNCIO podem ser instaladas.

Opcional: E/K/S/T/J thermocouple/PT100/PT1000/NTC10K/NTC50K/NTC100K/0~10V/0~5V/0~20mA/4-20mA/5V~5V/-10V~10V ou especificações de tipo misto e outras especiais (o par termoelétrico apoia a temperatura negativa).

4. Entrada de contagem de alta velocidade

Contagem de alta velocidade monofásica dos canais 60KHz da fase 6 ou 2 canais AB (Z) fase 60KHz mais 1 fase 10KHz do AB do canal.

5. Saída

Saída de Digitas: 30 saídas máximas (Y0~Y3 são tubos do MOS).

Opção: Relé (SR.) ou transistor (TA) ou misturado (MRT); Saída do relé: carga máxima 5A, saída do transistor: carga máxima 500mA.

Quantidade análoga: 2 saídas da Dinamarca podem ser instaladas no máximo.

Opção: 0~10V/0~5V/0~20mA/4~20mA/mixed/-5~5V/-10~10V (2DA para 1 menos a tensão).

2. Memória	RAM	128MB
   	ROM	128MB
   	Processador central	CÓRTICE A8 720MHz-1GHz
   I/O	DI/DO	12DI/12DO ou 20DI/18DO ou 24DI/20DO ou 30DI/30DO
   		Entrada: NPN passivo, terminal público isolado Saída do transistor: NPN de baixo nível, COM conectam ao negativo; Saída do relé: Contato seco normalmente aberto
   	FAÇA o tipo	Relé (SR.) ou transistor (TA) ou misturado (MRT) (Saída do relé: saída do transistor da carga máxima 5A/: carga máxima 500mA)
   	I/O análogo (opcional)	16AI/8AO máximo
   	Tipo do AI (opcional)	O tipo par termoelétrico PT100/PT1000/NTC10K/NTC50K/NTC100K/0~10V/0~5V/-5V~5V/-10V~10V/0~20mA/4~20mA/de E/E_/K/K_/S/S_/T/T_/J/J_ misturou
   	Tipo do AO (opcional)	0~10V /0 ~5V/0~20mA/4~20mA/misturou -5~5V/-10~10V (2DA para 1 menos a tensão)
   Função de alta velocidade	Contagem de alta velocidade	Canal 60KHz da fase monofásica 6, ou os 2 AB 60KHz + 1 AB 10KHz, ou 2 ABZ 60KHz + 1 fase do AB 10 quilohertz
   	Pulso de alta velocidade	8 canais, Y0-Y3 são 100KHz, Y4-Y7 são 10KHz. Contagem de alta velocidade + pulso de alta velocidade < 480KHz="">
   Conexão	HMI	1 porto da transferência de HMI, 1 porto de USB 2,0
   		1 porto RS485 ou 1RS232 Porta ethernet (não pode coexistir com porta ethernet do PLC)
   	PLC	1 mini tipo porta usb de B, 1 porto Rs232 (o porto do programa, igualmente pode ser usado como o porto de COM)
   		1 Rs485 ou 2 portos de COM Rs485 (uma é mudado do porto do defeito Rs232), LATA (2.0A/B), porta ethernet (não pode coexistir com porta ethernet de HMI), WIFI (ocupará o defeito Rs232)
   Software	HMI	Software de programação de CoolMayHMI HMI
   	PLC	Compatível com Mitsubishi GX Developer8.86 e TRABALHOS 2
