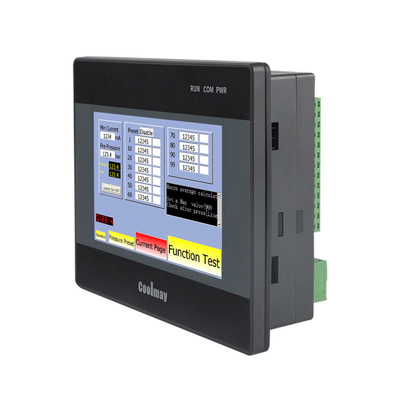

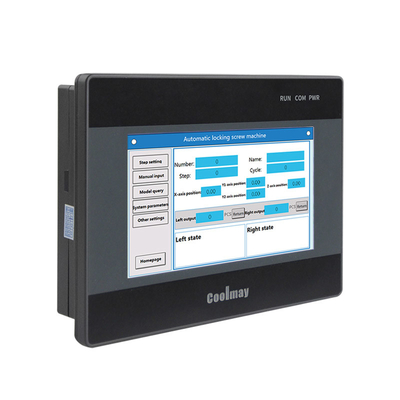

4,3 o PLC da polegada HMI que programa DC24V 60K colore o consumo de HMI 4-6W para o controle da automatização
Lugar de origem | CHINA, GONGDONG |
---|---|
Marca | Coolmay |
Certificação | CE |
Número do modelo | QM3G-43FH |
Quantidade de ordem mínima | 1 parte |
Preço | Negotiable |
Detalhes da embalagem | caixa |
Tempo de entrega | 3-8 dias dos trabalhos |
Termos de pagamento | T/T, Western Union, MoneyGram |
Habilidade da fonte | 15000 unidades pela semana |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDimensão | 134*102*34mm | Tamanho do entalhe | 120*94mm |
---|---|---|---|
Peso (quilogramas) | 0,3 quilogramas | Tipo | 4,3" TFT |
Tamanho da exposição | 97*56mm | Definição (pixéis) | 480*272 |
Realçar | 4,3 PLC da polegada HMI,60K colore o PLC de HMI combinado |
O Plc de um Hmi de 4,3 polegadas que programa DC24V 60K colore o controle da automatização do processador central 408MHz do consumo 32bit de HMI 4-6W
A solução completa é integrar o controlador, relação da operação, entrada/saída, entrada/saída análogo, contagem de alta velocidade/pulso e porto de comunicação em uma unidade compacta para encontrar as necessidades de controle da automatização do equipamento do cliente.
DESCRIÇÃO DO PRODUTO de PLC TODA de HMI EM UM
Característica:
1. Funcionalidade poderosa super. O PLC é compatível com o PLC da série de FX3G/FX3U/FX3S, com velocidade de operação rápida.
2. Integrado altamente. A quantidade máxima do interruptor é 30 entradas e 30 saídas, e a saída da quantidade do interruptor pode ser selecionada como o transistor/relé/saída híbrida. A quantidade análoga máxima é 16 entradas e 8 saídas. Equipado com os dois portos de programação do PLC (portos de RS232/USB) e o um porto da transferência do tela táctil.
3. Contagem de alta velocidade do multi-canal dos apoios e pulsos de alta velocidade. Aceleração e retardação independentes; A transmissão total da contagem de alta velocidade e de pulsos de alta velocidade não pode exceder 480KHz.
Modelo | QM3G-43FH |
Dimensão | 134*102*34mm |
Tamanho do entalhe | 120*94mm |
Entrada | 24VDC |
Consumo de potência | 4-6W |
HMI | |
Característica | 60K colore o tela táctil resistive, apoia a exposição do retrato |
Tipo | 4,3" TFT |
Tamanho da exposição | 97*56mm |
Definição (pixéis) | 480*272 |
RAM | 64MB (inquira por favor se exige a armazenagem de dados históricos) |
ROM | NEM 8MB instantâneo |
Processador central | 32bit PROCESSADOR CENTRAL 408MHz |
Portos de COM | Tipo-c porto da transferência de HMI (pode transferir o programa do PLC com a função penetrar de USB), porto RS232 |
Software | Software de programação de Coolmay TPWorks HMI |
PLC | |
Nível do I/O |
- Entrada: NPN passivo, terminal público isolado - Saída do transistor: NPN de baixo nível, COM conectam ao negativo - Saída do relé: Contato seco normalmente aberto |
FAÇA o tipo e a carga |
- TA: 2A/point, COM do ponto 4A/4, COM do ponto 5A/12 - SR.: 2A/point, COM do ponto 5A/12 |
Contagem de alta velocidade | Canal 60KHz da fase monofásica 6, ou os 2 AB 60KHz + 1 AB 10KHz, ou 2 ABZ 60KHz + 1 fase 10KHz do AB |
Pulso de alta velocidade (Somente para modelos da TA) |
8 canais, Y0-Y3 são 100KHz, Y4-Y7 são 10KHz. Contagem de alta velocidade + pulso de alta velocidade < 480KHz=""> |
Porto de COM | 1x TYPE-C, 1x RS232, 1x RS485 |
Software | Compatível com TRABALHOS 2 de GX Developer8.86 e de GX |
Informações detalhadas. refira: De “manual completo do usuário Coolmay QM3G-FH”, de “manual de programação do PLC Coolmay CX3G/FX3GC”, de “manual do usuário Coolmay TP HMI” |
1.Garment que faz o equipamento, máquina do parafuso (pode ser enviado com programa), máquina de batida, máquina da limpeza ultrassônica, máquina do masterbatch, máquina do masterbatch;
máquina 2.Testing, máquina de estratificação, máquina de pressão quente, equipamento da bateria/máquina solda do ponto, lâmpada UV que cura-se, equipamento da limpeza ultrassônica, o carregamento e o descarregamento, equipamento periférico de SMT, máquina terminal, máquina da modelação por injeção (máquina vertical da modelação por injeção)
equipamento da proteção 3.Environmental, lâmpadas do diodo emissor de luz, máquina da espumação, máquina de etiquetas, máquina da marcação do laser, dispositivo elétrico do teste, solda de reflow/equipamento máquina da sapata, SKD que pisa/equipamento de teste/estratificação, armário de distribuição do poder, teste de teste.
1.Precautions de usar o transistor e o relé do PLC
A saída do PLC é uma saída comum do cátodo, o valor teórico é 1A, o uso real é menos do que 500mA, a fiação de COM não é negativo, usa por favor a tensão 24V, lá é nenhuma saída da tensão quando é usado como um interruptor. Se um relé externo, o relé precisa uma fonte da alimentação externa.
O relé tem uma vida do contato, o valor teórico é as épocas 30W, e o valor teórico da carga externo não excede 5A. Frequentemente, a corrente da carga máxima pode afetar a vida útil, e não há nenhuma tensão para fora.
2.Precautions do tipo seleção da saída do PLC de Coolmay
TA: indica a saída do transistor, SR.: indica a saída do relé, e o MRT: indica a saída misturada do transistor do relé.
As diferenças principais entre a saída do transistor e a saída do relé são:
(1) a diferença na carga atual. Presentemente, nós usamos um transistor com uma carga atual máxima de 500MA, e a carga atual máxima do relé é 5A (a corrente máxima do relé do PLC da série de EX2N/DX2N é 3A);
(2) potência de saída: O transistor pode somente ser conectado à fonte de alimentação de DC24V, e o relé pode ser conectado fonte à alimentação de DC24V e de AC220V;
(3) características funcionais: Se você precisa de enviar um pulso para conduzir um motor deslizante, você deve usar a saída do transistor ou a saída misturada. Igualmente se o interruptor de saída é ativo, recomenda-se usar uma saída do transistor;
(4) se o relé e o transistor estão disponíveis, recomenda-se usar uma saída do transistor porque o transistor não tem nenhum limite da vida do contato e a vida será mais longa do que o relé contanto que a corrente não exceder o limite.
