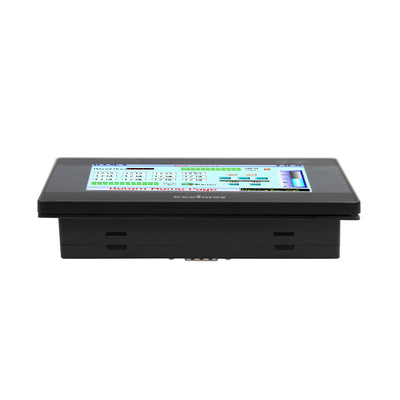

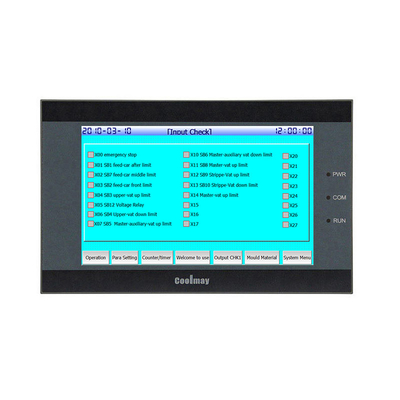

TIPO C RS232 RS485 do canal 60KHz da fase monofásica 6 de painel de controle da automatização do PLC de QM3G-50FH

1.Precautions de usar o transistor e o relé do PLC
A saída do PLC é uma saída comum do cátodo, o valor teórico é 1A, o uso real é menos do que 500mA, a fiação de COM não é negativo, usa por favor a tensão 24V, lá é nenhuma saída da tensão quando é usado como um interruptor. Se um relé externo, o relé precisa uma fonte da alimentação externa.
O relé tem uma vida do contato, o valor teórico é as épocas 30W, e o valor teórico da carga externo não excede 5A. Frequentemente, a corrente da carga máxima pode afetar a vida útil, e não há nenhuma tensão para fora.
2.Precautions do tipo seleção da saída do PLC de Coolmay
TA: indica a saída do transistor, SR.: indica a saída do relé, e o MRT: indica a saída misturada do transistor do relé.
As diferenças principais entre a saída do transistor e a saída do relé são:
(1) a diferença na carga atual. Presentemente, nós usamos um transistor com uma carga atual máxima de 500MA, e a carga atual máxima do relé é 5A (a corrente máxima do relé do PLC da série de EX2N/DX2N é 3A);
(2) potência de saída: O transistor pode somente ser conectado à fonte de alimentação de DC24V, e o relé pode ser conectado fonte à alimentação de DC24V e de AC220V;
(3) características funcionais: Se você precisa de enviar um pulso para conduzir um motor deslizante, você deve usar a saída do transistor ou a saída misturada. Igualmente se o interruptor de saída é ativo, recomenda-se usar uma saída do transistor;
(4) se o relé e o transistor estão disponíveis, recomenda-se usar uma saída do transistor porque o transistor não tem nenhum limite da vida do contato e a vida será mais longa do que o relé contanto que a corrente não exceder o limite.
