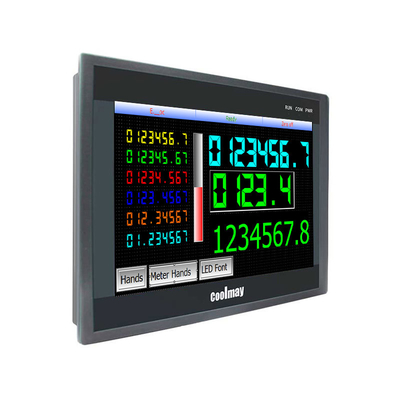

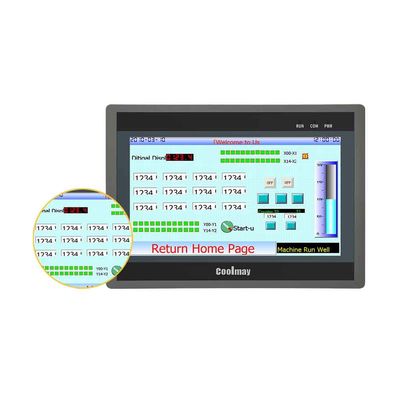

Coolmay 10,1 polegadas TFT HMI PLC Ethernet Port 128MB RAM PLC HMI tudo em um controlador painel

10.1TFT hmiPLCcom Ethernet Port PLC HMI tudo em um painel de controle

A máquina Coolmay HMI/PLC all-in-one realizou de forma inovadora a alta integração do interruptor HMI e PLC, analógico e de temperatura no hardware.Pode ser usado em várias ocasiões que exigem controle PLC sem PLC externo e outros módulos de expansãoA solução de controlo de automação industrial altamente integrada utiliza terminais ligáveis, o que facilita muito a desmontagem, instalação e manutenção dos clientes dos terminais.Pode ser substituído directamente quando falhar., alcançando "custos de viagem zero" e manutenção gratuita no local.

DESCRIÇÃO DO PRODUTO do controlador HMI PLC ALL IN ONE

Características:

1. Estrutura

Estrutura altamente integrada e compacta, poupança de custos e espaço.

2. Software de programação

HMI: Adota o software de programação CoolMay vcool HMI.

PLC: Compatível com Mitsubishi Works 2/ GX Developer 8.86.

3. Input

Entrada digital: máximo 30 canais de entrada digital.

Entrada analógica: podem ser instaladas até 5 entradas AD.

Opcional:E/K/S/T/J termocouple/PT100/PT1000/NTC10K/NTC50K/NTC100K/ 0~10V/0~5V/0~20mA/4-20mA/ 5V~5V/-10V~10V ou tipo misto e outras especificações especiais (o termocouple suporta temperatura negativa).

4. Entrada de contagem de alta velocidade

Contador de alta velocidade de 6 canais de fase única a 60 KHz ou 2 canais de fase AB (Z) a 60 KHz mais 1 canal de fase AB a 10 KHz.

5. Produção

Saída digital: Max 30 saídas (Y0~Y3 são tubos MOS).

Opção: Relé (MR) ou transistor (MT) ou MRT misto (MRT); Saída de relé: carga máxima 5A, saída de transistor: carga máxima 500mA.

Quantidade analógica: podem ser instaladas no máximo 2 saídas DA.

Opção: 0~10V/0~5V/0~20mA/4~20mA/misturado/-5~5V/-10~10V ((2DA para 1 menos tensão).

2. Memória	Memória RAM	128 MB
   	ROM	128 MB
   	CPU	Dual-core 1 GHz
   O/O	DI/DO	12DI/12DO ou 20DI/18DO ou 24DI/20DO ou 30DI/30DO
   		Input: NPN passivo, terminal público isolado Saída do transistor: NPN de baixo nível, ligação COM a negativo; Saída do relé: contacto seco normalmente aberto
   	Tipo DO	Relais (MR) ou transistores (MT) ou MRT misturados (Saída do relé: carga máxima 5A/ saída do transistor: carga máxima 500mA)
   	E/S analógico (facultativo)	Máximo 16AI/8AO
   	Tipo de IA (facultativo)	Tipo E/E_/K/K_/S/S_/T/T_/J/J_ termocouple/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ -5V~5V/ -10V~10V/ 0~20mA/ 4~20mA/ misturado
   	Tipo AO (facultativo)	0~10V /0~5V/ 0~20mA/ 4~20mA/ misturado/ -5~5V/ -10~10V (2DA para 1 menos tensão)
   Função de alta velocidade	Contagem de alta velocidade	Canal de fase única 6 60 KHz, ou 2 AB 60 KHz + 1 AB 10 KHz, ou 2 ABZ 60 KHz + 1 AB fase 10 KHz
   	Pulso de alta velocidade	8 canais, Y0-Y3 é 100KHz, Y4-Y7 é 10KHz. Contagem de alta velocidade + pulso de alta velocidade < 480 kHz

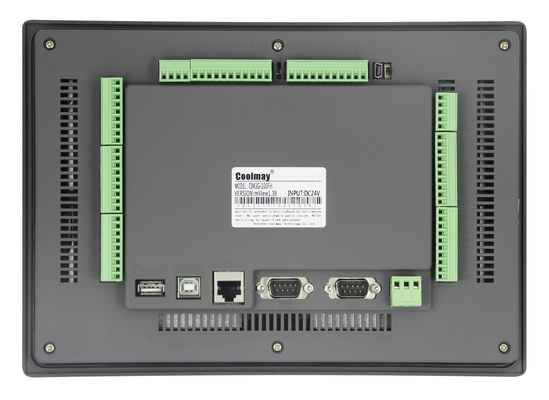

   Conexão	HMI	1 porta de transferência HMI, 1 porta USB 2.0
   		1 porta RS485 ou 1 porta RS232 Porta Ethernet (não pode coexistir com a porta PLC Ethernet)
   	PLC	1 porta USB Mini tipo B, 1 porta Rs232 (porta de programa, também pode ser usada como porta COM)
   		1 Rs485 ou 2 Rs485 portas COM (uma é alterada a partir do padrão Rs232 porta), CAN (2.0A / B), porta Ethernet (não pode coexistir com HMI Ethernet porta), WIFI (ocupará o padrão Rs232)
   Software	HMI	FrioMais frio
   	PLC	Compatível com Mitsubishi GX Developer8.86 eObras 2
