PLC Touch Panel TYPE C PLC HMI Combo Integrado Combinado Pac e Dedicado Tudo em Um Compressor de Lógica Programável
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| ROM | NOR Flash 128 Mb | Memória RAM | 128 MB |
|---|---|---|---|
| DI/DO | Max 12DI/12DO | Nível de DI | NPN passivo, terminal público isolado |
| Tipo DO | tubo do MOS | Nível de DO | Saída do transistor: NPN de baixo nível, ligação COM a negativo |
| Contagem de alta velocidade | 8 canais, Y0-Y3 é 100KHz, Y4-Y7 é 10KHz. Contagem de alta velocidade + pulso de alta velocidade < 48 | Pulso de alta velocidade | Canal de fase única 6 60 KHz ou 2 AB 60 KHz + 1 AB 10 KHz ou 2 ABZ 60 KHz + 1 AB fase 10 KHz |
| Destacar | Painel de toque PLC dedicado,HMI integrado Combo Plc touch panel,Compressor lógico programável integrado PLC HMI |
||
Descrição de produto
Painel de toque PLC TIPO C PLC HMI Combo Integrado Combinado Pac e dedicado tudo em um compressor lógico programável
O pacote incluirá:
* 1 conjunto de dispositivos (de cor cinza como padrão) e cabos
* O software e os manuais são gratuitos e estão disponíveis no nosso website ou por favor contacte a nossa equipa de vendas para obter os links de download.
Nota:
(1) O dispositivo inclui as seguintes funções:
-

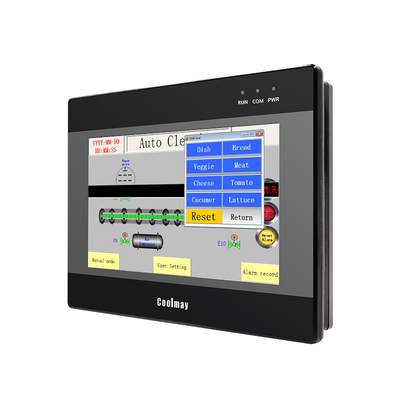

Ecrã sensível ao toque a cores de 7 polegadas
-
Portos RS232, RS485
(2) 1 conjunto de cabos é gratuito.
Parâmetro
| Dimensão | 200*146*36 mm |
| Tamanho do recorte | 192*138 mm |
| Tipo | 7"TFT |
| Características | Ecrã sensível ao toque resistivo de cor 60K, suporta exibição de retratos |
| Memória RAM | 128 MB |
| ROM | NOR Flash 128 MB |
| CPU | Dual-core 1 GHz |
| DI/DO |
Max 24DI/20DO (máximo 16MR) |
| Nível DI/DO |
Input: NPN passivo, terminal público isolado Saída do transistor: NPN de baixo nível, ligação COM a negativo |
| Tipo DO e carga | Tubos MOS: 2A/ponto, 4A/4 ponto COM, 5A/12 ponto COM |
|
E/S analógica (facultativo) |
Max 12AI/8AO |
| Tipo de IA (facultativo) |
Termócopo E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V/ misturado |
| Tipo AO (facultativo) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ misturado/ -5~5V/ -10~10V (2AO para 1 menos tensão) |
| Contagem de alta velocidade |
Canal de fase única 6 60 KHz, ou 2 AB 60 KHz + 1 AB 10 KHz, ou 2 ABZ 60 KHz + 1 AB fase 10 KHz |
| Pulso de alta velocidade |
8 canais, Y0-Y3 é 100KHz, Y4-Y7 é 10KHz. Contagem de alta velocidade + pulso de alta velocidade < 480 kHz |

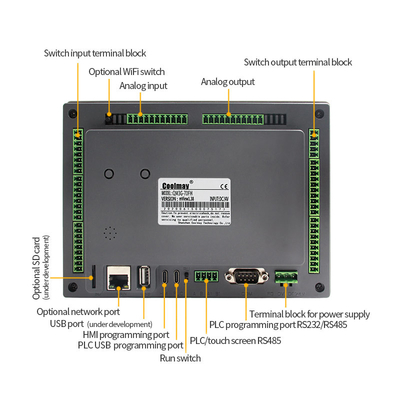

| Conexão HMI | Porta de descarregamento HMI tipo-C (pode descarregar programa PLC através da função de penetração USB), porta RS232 |
| HMI opcional | 1 RS485 (mudança do RS232 padrão) |
| Conexão PLC | 1 TIPO-C, 1 RS232 (porta de programação) |
| PLC opcional |
1 porta RS485 ou 2 portas RS485 COM (a porta RS485 no HMI e a porta RS232 no PLC não estarão disponíveis) |
| PLC opcional | Porta CAN (2.0A/B), porta Ethernet, WIFI (ocupará a porta RS232 por defeito) |
| Software HMI | Coolmay Vcool |
| Software PLC | Compatível com Mitsubishi GX Developer 8.86 e WORKS 2 |
Regras de nomeação
1. SérieEX3G-80:EX3G-80Série
2HMI 43FH: 4.3 polegadas 50FH: 5 polegadas 70FH/70HD/70KFH: 7 polegadas 100FH: 10 polegadas
3Entrada e saída digitais (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4Tipo de módulo M: Módulo principal do controlador universal
5. Saída digital (DO) tipo R: relé; T: trnasistor (tubo MOS); RT: tanto relé como transistor
6Entrada analógica (AD) 4 canais para 43FH/50FH,12 para 70FH/HD,16 para 70KFH/100FH
7. Saída analógica (DA) 2 canais para 43FH/50FH,8 para 70FH/70HD/70KFH/100FH
8. Tipo de IA E: Termócopo E ((pode ser personalizado como tipo K T, S ou J suporta temperatura negativa)
PT:PT100 PT1000:PT1000 NTC termistor 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (apenas 7 e 10 polegadas de suporte V5_ e V_)
9AO tipo A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((apenas 7 polegadas e 10 polegadas de suporte tensão negativa cobre 2 canais)
10. C1 contagem de fase única de alta velocidade,C2 contagem de fase AB,C3 contagem de fase ABZ;
Normalmente suportam 6 60KHz de fase única, ou 2 AB (Z) 60KHz + 1 AB 10KHz
11. P0:10KHz pulso de alta velocidade;P:100KHz pulso de alta velocidade;Normalmente 8 canais,Y0-Y3 é 100KHz,Y4-Y7 é 10KHz;Essa contagem de alta velocidade mais pulso de alta velocidade deve ser com 480KHz
12. com port opcional refere-se ao parâmetro de base do gráfico 1.
