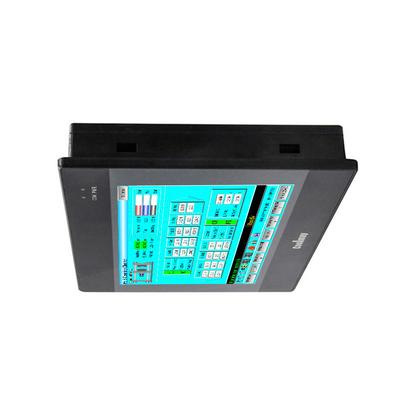

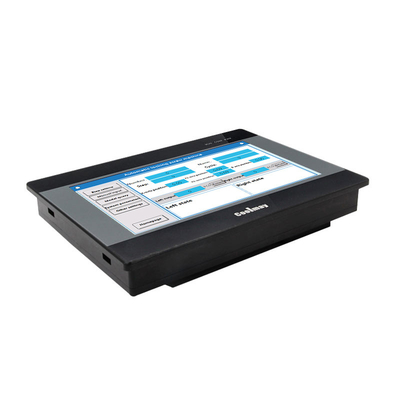

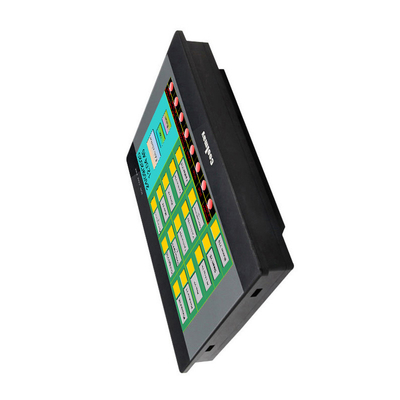

Compressor lógico programável 4 eixos 8 eixos Servo Stepper Driver Brushless Pwm Dual Motor Speed Controller Unit Module
| Lugar de origem | Shenzhen |
|---|---|
| Marca | Coolmay |
| Certificação | CE |
| Número do modelo | EX3G-8070FH-24MR |
| Quantidade de ordem mínima | 1 Unidade |
| Preço | Negociável |
| Detalhes da embalagem | Embalado com caixa de cartão padrão |
| Tempo de entrega | 3-8 dias de trabalho |
| Termos de pagamento | T/T, Western Union, MoneyGram |
| Habilidade da fonte | 100.000 ajustados pelo mês |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| ROM | NOR Flash 128 Mb | Memória RAM | 128 MB |
|---|---|---|---|
| DI/DO | Max 12DI/12DO | Nível de DI | NPN passivo, terminal público isolado |
| Tipo DO | relé | Nível de DO | Contacto seco normalmente aberto |
| Contagem de alta velocidade | 8 canais, Y0-Y3 é 100KHz, Y4-Y7 é 10KHz. Contagem de alta velocidade + pulso de alta velocidade < 48 | Pulso de alta velocidade | Canal de fase única 6 60 KHz ou 2 AB 60 KHz + 1 AB 10 KHz ou 2 ABZ 60 KHz + 1 AB fase 10 KHz |
| Destacar | Controlador de velocidade de motor duplo Pwm sem escovas,Compressor lógico programável,Modulo da unidade de controlo de velocidade do motor |
||
Descrição de produto
Compressor lógico programável 4 eixos 8 eixos Servo Stepper Driver Brushless Pwm Dual Motor Speed Controller Unit Module
Curto-circuito das portas:
O COM (S/S) do terminal de entrada do PLC está ligado a
24V, e o terminal X está ligado à fonte de alimentação 0V, ou seja, a entrada
tem um sinal
Sistema de dois fios (interruptor de controlo magnético): o pólo positivo do interruptor magnético é
ligado ao terminal PLC X e o polo negativo ligado a 0V.
Sistema de três fios (sensor ou codificador fotoelétrico):O interruptor PLC é
ligado a um sensor ou codificador fotoelétrico de três fios, a fonte de alimentação
do sensor ou codificador está ligado ao elétrodo positivo da potência
O codificador e a linha de sinal estão ligados ao terminal X.
Os sensores fotoeléctricos devem ser do tipo NPN (PNP precisa de personalização especial).
Conexão de saídas digitais de PLC:
Transistor: saída é NPN, COM está ligado ao polo negativo, e Y está ligado ao
O pólo positivo da fonte de alimentação com uma carga.
Relay: saída de contacto direto, COM pode ser ligado ao positivo ou negativo.
O diagrama mostra o diagrama de circuito equivalente do módulo de saída do relé.
Cada grupo é electricamente isolado. Diferentes grupos de contatos de saída estão ligados a diferentes circuitos de energia.
Parâmetro
|
Exibição |
Dimensão |
200*146*36 mm |
|
|
Tamanho do recorte |
192*138 mm |
|
|
Tipo |
7"TFT |
|
|
Características |
Ecrã sensível ao toque resistivo de cor 60K, suporta exibição de retratos |
|
Memória |
Memória RAM |
128 MB |
|
|
ROM |
NOR Flash 128 MB |
|
|
CPU |
Dual-core 1 GHz |
|
O/O |
DI/DO |
Max 24DI/20DO (máximo 16MR) |
|
|
Nível DI/DO |
Input: NPN passivo, terminal público isolado Saída do relé: contacto seco normalmente aberto |
|
|
Tipo DO e carga |
MR: 2A/ponto, 5A/12 ponto COM. |
|
|
E/S analógica (facultativo) |
Max 12AI/8AO |
|
|
Tipo de IA (facultativo) |
Termócopo E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V/ misturado |
|
|
Tipo AO (facultativo) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ misturado/ -5~5V/ -10~10V (2AO para 1 menos tensão) |
|
Função de alta velocidade |
Contagem de alta velocidade |
Canal de fase única 6 60 KHz, ou 2 AB 60 KHz + 1 AB 10 KHz, ou 2 ABZ 60 KHz + 1 AB fase 10 KHz |
|
|
Pulso de alta velocidade |
8 canais, Y0-Y3 é 100KHz, Y4-Y7 é 10KHz. Contagem de alta velocidade + pulso de alta velocidade < 480 kHz |
|
Conexão |
HMI |
Porta de descarregamento HMI tipo-C (pode descarregar programa PLC através da função de penetração USB), porta RS232 |
|
|
|
1 RS485 (mudança do RS232 padrão) |
|
|
PLC |
1 TIPO-C, 1 RS232 (porta de programação) |
|
|
|
1 porta RS485 ou 2 portas RS485 COM (a porta RS485 no HMI e a porta RS232 no PLC não estarão disponíveis) |
|
|
|
Porta CAN (2.0A/B), porta Ethernet, WIFI (ocupará a porta RS232 por defeito) |
|
Software |
HMI |
Coolmay Vcool |
|
|
PLC |
Compatível com Mitsubishi GX Developer 8.86 eObras 2 |
Regras de nomeação
1. SérieEX3G-80:EX3G-80Série
2HMI 43FH: 4.3 polegadas 50FH: 5 polegadas 70FH/70HD/70KFH: 7 polegadas 100FH: 10 polegadas
3Entrada e saída digitais (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4Tipo de módulo M: Módulo principal do controlador universal
5. Saída digital (DO) tipo R: relé; T: trnasistor (tubo MOS); RT: tanto relé como transistor
6Entrada analógica (AD) 4 canais para 43FH/50FH,12 para 70FH/HD,16 para 70KFH/100FH
7. Saída analógica (DA) 2 canais para 43FH/50FH,8 para 70FH/70HD/70KFH/100FH
8. Tipo de IA E: Termócopo E ((pode ser personalizado como tipo K T, S ou J suporta temperatura negativa)
PT:PT100 PT1000:PT1000 NTC termistor 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (apenas 7 e 10 polegadas de suporte V5_ e V_)
9AO tipo A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((apenas 7 polegadas e 10 polegadas de suporte tensão negativa cobre 2 canais)
10. C1 contagem de fase única de alta velocidade,C2 contagem de fase AB,C3 contagem de fase ABZ;
Normalmente suportam 6 60KHz de fase única, ou 2 AB (Z) 60KHz + 1 AB 10KHz
11. P0:10KHz pulso de alta velocidade;P:100KHz pulso de alta velocidade;Normalmente 8 canais,Y0-Y3 é 100KHz,Y4-Y7 é 10KHz;Essa contagem de alta velocidade mais pulso de alta velocidade deve ser com 480KHz
12. com port opcional refere-se ao parâmetro de base do gráfico 1.
