5 polegadas integrado Hmi Plc tudo em um painel 12DI 4AI / 2AO 10v Análogo de temperatura
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| CPU | 32bit PROCESSADOR CENTRAL 408MHz | ROM | NOR Flash 8MB |
|---|---|---|---|
| Memória RAM | 64MB | DI/DO | Max 12DI/12DO |
| DI/DO level | Passive NPN public terminal isolated | DO load | 2A point, 4A/4 point COM, 5A/12 point COM |
| Tipo DO | tubo do MOS | porta de download | Tipo-C |
| Destacar | 10v Hmi Plc tudo em um,12DI Hmi Plc tudo em um,Hmi Plc integrado tudo num painel |
||
Descrição de produto

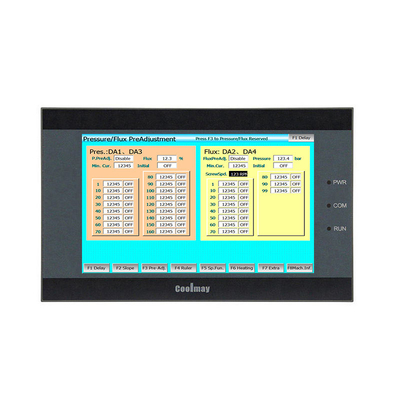

5 polegadas integrado Hmi Plc tudo em um painel 12DI 4AI / 2AO 10v Análogo de temperatura
Regras de nomeação
1Série QM3G: série QM3G-FH
2HMI 43FH: 4.3 polegadas 50FH: 5 polegadas 70FH/70HD/70KFH: 7 polegadas 100FH: 10 polegadas
3Entrada e saída digitais (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4Tipo de módulo M: Módulo principal do controlador universal
5. Saída digital (DO) tipo R: relé; T: trnasistor (tubo MOS); RT: tanto relé como transistor
6Entrada analógica (AD) 4 canais para 43FH/50FH,12 para 70FH/HD,16 para 70KFH/100FH
7. Saída analógica (DA) 2 canais para 43FH/50FH,8 para 70FH/70HD/70KFH/100FH
8. Tipo de IA E: Termócopo E ((pode ser personalizado como tipo K T, S ou J suporta temperatura negativa)
PT:PT100 PT1000:PT1000 NTC termistor 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (apenas 7 e 10 polegadas de suporte V5_ e V_)
9AO tipo A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((apenas 7 polegadas e 10 polegadas de suporte tensão negativa cobre 2 canais)
10. C1 contagem de fase única de alta velocidade,C2 contagem de fase AB,C3 contagem de fase ABZ;
Normalmente suportam 6 60KHz de fase única, ou 2 AB (Z) 60KHz + 1 AB 10KHz
11. P0:10KHz pulso de alta velocidade;P:100KHz pulso de alta velocidade;Normalmente 8 canais,Y0-Y3 é 100KHz,Y4-Y7 é 10KHz;Essa contagem de alta velocidade mais pulso de alta velocidade deve ser com 480KHz
12. com port opcional refere-se ao parâmetro de base do gráfico 1.
Parâmetro
| Exibição | Dimensão | 151*96*36 mm |
| Tamanho do recorte | 143*86 mm | |
| Tipo | TFT de 5" | |
| Características | Ecrã sensível ao toque resistivo de cor 60K, suporta exibição de retratos | |
| Memória | Memória RAM | 64MB |
| ROM | NOR Flash 8MB | |
| CPU | CPU de 32 bits 408MHz | |
| O/O | DI/DO | Max 12DI/12DO |
| Nível DI/DO | Input: NPN passivo, terminal público isolado | |
| Tipo DO e carga | Tubos MOS: 2A/ponto, 4A/4 ponto COM, 5A/12 ponto COM | |
|
E/S analógica (facultativo) |
Max 4AI/2AO | |
| Tipo de IA (facultativo) |
Termócopo E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ misturado |
|
| Tipo AO (facultativo) | 0~10V /0~5V/ 0~20mA/ 4~20mA/ misturado | |
| Função de alta velocidade | Contagem de alta velocidade |
Canal de fase única 6 60 KHz, ou 2 AB 60 KHz + 1 AB 10 KHz, ou 2 ABZ 60 KHz + 1 AB fase 10 KHz |
| Pulso de alta velocidade |
8 canais, Y0-Y3 é 100KHz, Y4-Y7 é 10KHz. Contagem de alta velocidade + pulso de alta velocidade < 480 kHz |
|

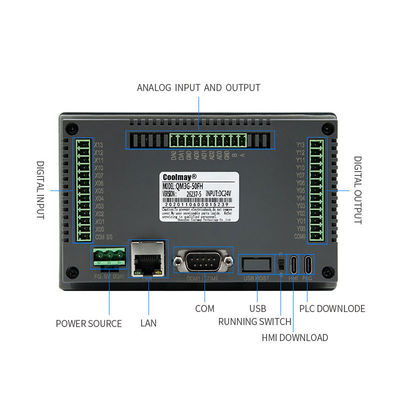

| Conexão | HMI | Porta de descarregamento HMI tipo C |
| PLC | 1 TIPO-C, 1 RS232 (porta de programação) | |
|
1 porta RS485 ou 2 portas RS485 COM (uma das quais é alterada a partir da porta RS232 por defeito); 1 WIFI (ocupar a porta RS232 por defeito) |
||
| Software | HMI | Coolmay TPworks HMI Software de Programação |
| PLC | Compatível com Mitsubishi GX Developer 8.86 e WORKS 2 |
Características
1Super funções.PLC compatível com FX3G/FX3U/FX3S PLC.
2. Alta integração.Os pontos digitais são 30 entradas e 30 saídas no máximo.A saída digital pode ser transistor,relé ou saída mista.A analógica pode atingir até 16 entradas e 8 saídas.Tem 2 portas PLC COM (Rs232 e USB Port), 1 porta de descarregamento no HMI.
3. Suporte de várias contagem de alta velocidade e pulso de alta velocidade. Aceleração e desaceleração são independentes.
A contagem e o pulso de alta velocidade não podem exceder 480 kHz.
4. 32K passos capacidade de programação, 32K registros de retenção de desligamento, suporte à interrupção, interpolação linear e circular, autoajuste PID.
5. Encriptação especial.Configure a senha como 12345678 para evitar completamente a leitura de dados. ((PLC só suporta encriptação de senha de 8 bits)
6O PLC é compatível com o software de programação GX Developer8.86Q e GX Works2, e o HMI é o software mView.
7O módulo de rede pode ser selecionado de acordo com os requisitos do cliente para realizar o controle remoto.
Mais modelos são suportados para personalizar se a encomenda for em massa.
1Super funções.PLC compatível com FX3G/FX3U/FX3S PLC.
2. Alta integração.Os pontos digitais são 30 entradas e 30 saídas no máximo.A saída digital pode ser transistor,relé ou saída mista.A analógica pode atingir até 16 entradas e 8 saídas.Tem 2 portas PLC COM (Rs232 e USB Port), 1 porta de descarregamento no HMI.
3. Suporte de várias contagem de alta velocidade e pulso de alta velocidade. Aceleração e desaceleração são independentes.
A contagem e o pulso de alta velocidade não podem exceder 480 kHz.
4. 32K passos capacidade de programação, 32K registros de retenção de desligamento, suporte à interrupção, interpolação linear e circular, autoajuste PID.
5. Encriptação especial.Configure a senha como 12345678 para evitar completamente a leitura de dados. ((PLC só suporta encriptação de senha de 8 bits)
6O PLC é compatível com o software de programação GX Developer8.86Q e GX Works2, e o HMI é o software mView.
7O módulo de rede pode ser selecionado de acordo com os requisitos do cliente para realizar o controle remoto.
Mais modelos são suportados para personalizar se a encomenda for em massa.
